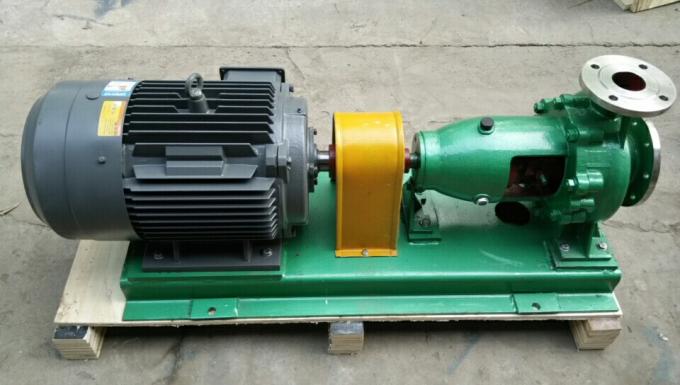

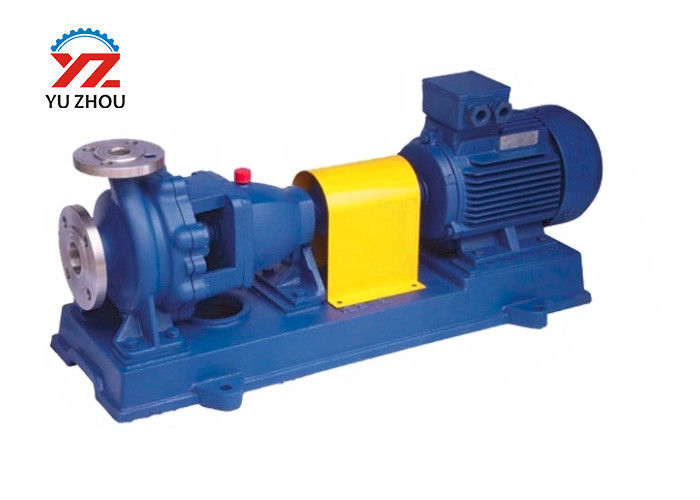

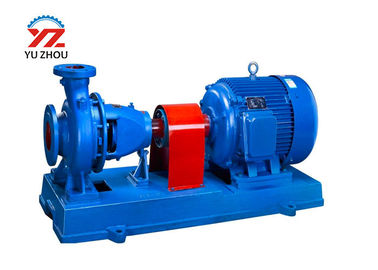

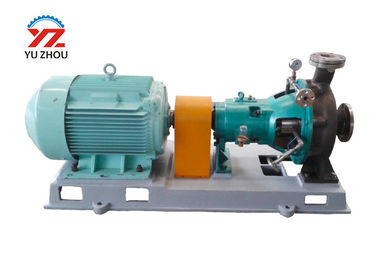

Bomba centrífuga para a série de aço inoxidável da CZ do material de transferência do óleo bruto

Aplicação do produto

A bomba química padrão da série da CZ é uma horizontal, uma único-fase e uma bomba centrífuga da único-sução, bruxa conforma-se a padrões como DIN24256, ISO2858 e GB5662-85, que é um produto básico entre as bombas químicas padrão.

É aplicável para transportar os meios que são de baixa temperatura ou de alta temperatura, neutros ou corrosivos, estando limpos ou contendo grões contínuas, ou sendo venenosos, inflamáveis ou explosivos. É aplicada principalmente em tais indústrias como refinação de engenharia química, de petroquímicos, de fundições de aço, de centrais elétricas, de fatura de papel, de polpa, de medicina, de alimento e de açúcar.

Características estruturais

1. Corpo de bomba: adotando a estrutura de apoio do pé;
2. Impulsor: tipos fechados, semi-abertos e completamente abertos; a força axial da bomba da série da CZ está equilibrada principalmente pela lâmina ou pelo furo traseiro do equilíbrio quando a força axial residual for nascida pelo rolamento.
3. Tampa da bomba: trabalha com a glândula da selagem para formar uma cavidade da selagem e as dimensões padrão da cavidade podem ser fornecidas com os vários tipos do selo.
4. Selo do eixo: de acordo com condições de trabalho diferentes, tais tipos do selo podem ser adotados como o selo de embalagem, o selo mecânico da única cara da extremidade, o selo mecânico da cara da extremidade do dobro, e o selo mecânico em série.
5. Rolamentos: adota o modo fino da lubrificação do óleo e o nível de óleo é controlado por um copo de óleo nivelado constante, de que que assegura inteiramente os rolamentos que trabalham em um bom estado da lubrificação.
6. Eixo: Protegeu por uma bucha para impedir que o meio contacte o eixo diretamente para melhorar a vida útil do eixo.

Condições de trabalho

• Temperatura média: -40℃
• Até 400℃ ao tomar medidas especiais:
• Fluxo Q=2~2400m3/h, cabeça: 3-200 (m)
• Pressão de funcionamento: até 25bar
• Velocidade de rotação n=1450~3600 r/min, 50Hz/60Hz
• Sentido da rotação da bomba: no sentido horário quando visto do motor à bomba
