Detalhes do produto:
Condições de Pagamento e Envio:
|
Nome do produto: | bomba de transferência de óleo da engrenagem | modelo: | 2CY |
---|---|---|---|
Aquecimento: | elétrico | Aplicação: | desel, combustível, óleo de motor |
Estrutura: | Bomba de engrenagem | Garantia: | 12 meses |
Realçar: | waste oil gear pump,rotary gear oil pump |

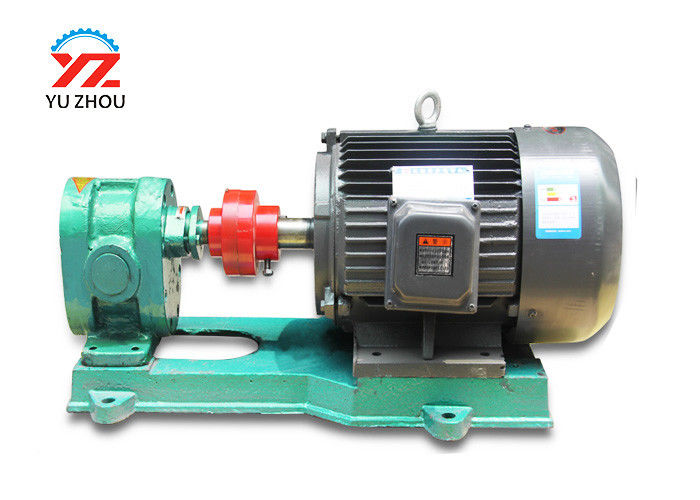

bomba de óleo de alta temperatura de aço inoxidável horizontal da engrenagem da bomba de óleo da engrenagem da bomba de engrenagem da ex-prova 2CY
bomba de óleo da engrenagem da série 2CY|O tipo bomba da engrenagem da lubrificação é usado principalmente transportando o óleo de lubrificação no sistema de lubrificação no vário equipamento mecânico. É apropriado para transportar a lubrificação abaixo de 10°E (75C.ST) e a temperatura abaixo do material do óleo 80°C. é igualmente apropriada para transportar corrosivo, não-lubrificando o meio que contém partículas contínuas. Se a alta temperatura é exigida, o contato com a unidade pode ser usado com materiais resistentes de alta temperatura. Para o transporte de óleos delubrificação, as bebidas, e a água da baixo-corrosão, usam por favor a bomba de engrenagem de aço inoxidável do todo.
Além do que os motores ordinários, esta série de bombas de óleo da engrenagem pode igualmente ser equipada com os motores à prova de explosões das mesmas especificações de acordo com necessidades de usuário. Os usuários devem propor categorias à prova de explosões dos motores à prova de explosões (KB, B2d, B3d).

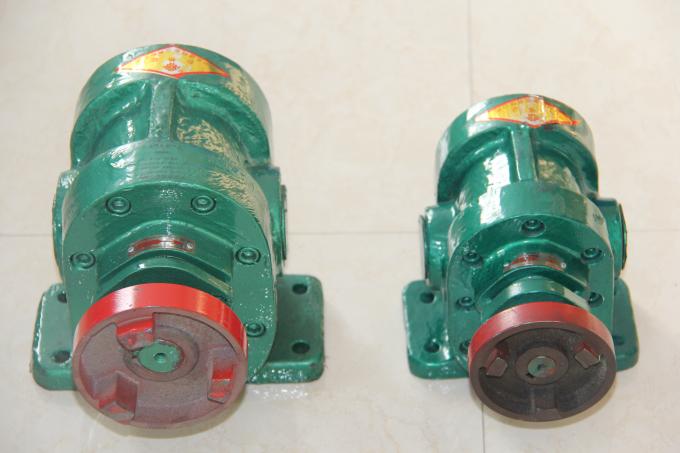

Descrição da estrutura da bomba de óleo da engrenagem
Este produto consiste nas partes e nos componentes zero tais como o corpo de bomba, a engrenagem, dianteiro e traseiro a tampa da bomba, a válvula de segurança, o rolamento e o dispositivo da selagem.
1. O corpo de bomba, dianteiro e traseiro tampa e outras peças é peças cinzentas do ferro fundido, as engrenagens é feito do aço carbono de alta qualidade; podem igualmente ser feitos de cobre ou de aço inoxidável de acordo com necessidades de usuário.
2. Válvula de segurança.
A bomba da lubrificação da engrenagem da série 2CY não tem uma válvula de segurança própria. Necessidade de usuários de instalar uma válvula de segurança no sistema de encanamento ao usá-la. KCB, engrenagem-tipo bomba da série 2CY de óleo é equipado com uma válvula de segurança acima do corpo traseiro da tampa da bomba ou de bomba. Quando a bomba ou a tubulação de descarga falham ou a válvula de descarga está fechada completamente para gerar a alta pressão e o choque da alta pressão, a válvula de segurança automaticamente abrirá e descarregará. Além do que algum ou todo o líquido de alta pressão que retornam à câmara da sução, fornece uma proteção segura para a bomba e o encanamento.
3. Rolamentos.
as séries 2CY alinham as bombas da lubrificação todo o uso DU rolamento; os rolamentos de bronze da lata podem ser usados de acordo com exigências de usuário. &0818.3-83.3, tipo bomba da engrenagem 2CY1.1 de óleo adota DU rolamento; o rolamento de bronze da lata pode ser usado de acordo com exigências de usuário.
KCB133-960, tipo bomba da engrenagem 2CY8-60 de óleo tem três estruturas: DU rolamento, rolamento de bronze da lata e rolamento do rolamento, que precisam de ser especificados ao pedir. Aqueles que não são indicadas na altura de pedir são fornecidos de acordo com a estrutura de DU rolamento.
Os rolamentos são incorporados e confiam no meio que está sendo transportado para a lubrificação; os 011 rolamentos e os rolamentos de bronze da lata funcionam em meios delubrificação.
4, selo do eixo.
Os selos de extremidade do eixo desta série têm três estruturas: selo do óleo de esqueleto, selo mecânico e selo de embalagem.
a. Selo do óleo de esqueleto: O selo do óleo de esqueleto é caracterizado pela manutenção e substituição conveniente, baixo custo, e vida curto. O selo do óleo de esqueleto de borracha de Dingqing é apropriado para 1001: o seguinte ambiente de trabalho; o selo do óleo de esqueleto do fluororubber é apropriado para o ambiente de trabalho abaixo de 200 °C.
b. 1 selo mecânico: O selo mecânico é caracterizado pela selagem segura, pela vida útil longa e pelo custo alto. A base do selo mecânico é feita de aço inoxidável, e os meios circulares moventes e estáticos são feitos do carboneto YG8 cimentado ou YG8-graphite, respectivamente, e a temperatura do uso estão abaixo de 200 °C.
c. Selo de embalagem: O selo de embalagem é usado somente para a bomba de óleo de alta temperatura, que é caracterizada pela resistência de alta temperatura e por uma pequena quantidade de escapamento. Durante o uso, é necessário ajustar de acordo com a condição do escapamento. A temperatura do uso está abaixo do °C 250: abaixo.
Que tipo de estrutura da selagem as necessidades de usuário são especificadas ao pedir. Todo o aqueles que não indicam quando pedindo são fornecidos de acordo com a estrutura de esqueleto de borracha do selo do óleo de Dingqing.
5, de porto da entrada e de tomada tipo:
A entrada e a tomada da bomba da lubrificação da engrenagem da série 2CY são a linha de tubulação britânica (g) que corresponde ao diâmetro, que é feito diretamente no corpo de bomba.
KCB18.3-200, tipo bomba da engrenagem 2CY1.1-12 de óleo é equipado com uma flange da cintura com linha de tubulação; as outras bombas não são equipadas com as flanges. Quando a necessidade de usuários de vestir flanges, elas dever ser indicada na ordem.
6. A bomba e o motor são conectados por um acoplamento flexível e montados em um chassi comum.
Precauções ao usar-se
1, a instalação
a. Antes da instalação, a verificação se a bomba é danificada durante o transporte, como se o motor está úmido, se a tampa protetora contra poeira da entrada e da tomada de bomba é danificada, e a sujeira incorporam a câmara da bomba.
b. Limpe a parede interna da tubulação com a agua potável ou o vapor antes de instalar a tubulação. Ao instalar, evite o peso do encanamento a ser carregado pela bomba, de modo a para não afetar a precisão e a vida da bomba.
c. A bomba de óleo deve estar tão perto como possível à associação de óleo; as junções dos encanamentos não devem escapar ou escape, se não não haverá nenhuma absorção líquida.
d. A fim impedir que a sujeira tal como os protetores da partícula entre na bomba, um filtro do metal deve ser instalado no porto da sução com uma precisão da filtragem do mesh/in 30 e de uma área da filtragem que seja mais de três vezes maior do que a área de seção transversal da tubulação de entrada.
e. Os encanamentos da importação e da exportação recomenda-se instalar um calibre de vácuo e um calibre de pressão para monitorar a condição de trabalho da bomba.
f. Quando a associação de óleo é profunda, a linha de sução é longa ou a viscosidade média é alta e o vácuo é demasiado alto, a tubulação de entrada pode ser engrossado primeiramente. A válvula inferior deve igualmente ser instalada quando a linha de sução é longa.
2. Inspeção antes do trabalho
a. Se os prendedores da bomba são seguros.
b. Se a rotação do eixo da movimentação é clara e pesada.
c. É a válvula dentro e fora da tubulação aberta?
d. Se o sentido da rotação da bomba cumpre as exigências.
e. Injete a quantidade apropriada de meios na bomba antes do uso inicial.
3. Manutenção no trabalho
a. Note que as leituras do calibre de pressão e do calibre de vácuo da bomba devem estar dentro das especificações especificadas pela bomba.
b. Quando a bomba tem o ruído anormal ou a elevação excessiva da temperatura durante a operação, pare a verificação de bomba imediatamente.
c. Em circunstâncias normais, a válvula de segurança não deve ser ajustada arbitrariamente. Se o ajuste é precisado, deve ser calibrado com o instrumento. Faça à pressão do desligamento da válvula de segurança a bomba
d. 1.5-2 vezes a pressão avaliado.
4, as paradas da bomba
a. Desligue o poder.
b. Feche as válvulas tranquilas da entrada e da tomada.
Dados técnicos:
Modelo | Capacidade | Pressão (Mpa) | Motor (quilowatt) | Velocidade |
Porto |
|
m4/h | L/MIN | RPM | ||||
2CY-0.6/2.5 | 0,6 | 10 | 2,5 | 1,1 | 940 | G3/4” |
2CY-1.8/2.5 | 1,08 | 18 | 2,2 | 1400 | ||
2CY-1.5/2.5 | 1,5 | 25 | 1,5 | 960 | G1” | |
2CY-2.1/2.5 | 2,1 | 35 | 3 | 1420 | ||
2CY-3/2.5 | 3 | 50 | 4 | 1440 | ||
2CY-4 | 4 | 66 | 0,75 | 1,5 | 960 | |
2CY-4.2/2.5 | 4,2 | 70 | 2,5 | 5,5 | 1440 | G1 1/4" |
2CY-5/2.5 | 5 | 83 | 5,5 | 960 | G1/2” | |
2CY-6/2.5 | 6 | 100 | 7,5 | 1440 | ||
2CY-7 | 7 | 116 | 0,75 | 2,2 | 960 | |
2CY-7.5/2.5 | 7,5 | 125 | 2,5 | 7,5 | 1440 | |
2CY-8.5/2.5 | 8 | 135 | 11 | 960 | G2” | |
2CY-12/2.5 | 12 | 200 | 15 | 1450 | ||
2CY-18/2.5 | 18 | 300 | 22 | 970 | 80mm | |
2CY-20/2.5 | 20 | 335 | 22 | 1470 | ||
2CY-30/2.5 | 30 | 500 | 30 | 1470 | ||
2CY-38/1 | 38 | 633 | 1 | 45 | 980 | 100mm |
2CY-58/1 | 58 | 960 | 75 | 1480 |
Problemas e soluções
Problemas |
Produtivo Razão |
Soluções
|
Descarregando o óleo ou o descarregamento de pouco óleo |
sentido 1.Revolving invertido 2.Valve fechado o tubo da absorção 3.Oil não foi embebido no óleo a elevação 4.The da absorção excede o avaliado a área de filtração 5.The do filtro na extremidade da absorção é demasiado pequena escapamento 6.Air no tubo da absorção a válvula 7.Safety obstruiu ou não funciona bem 8. Uma mais baixa temperatura do óleo conduz ao aumento da viscosidade |
1.Change dentro à válvula da direção certa 2.Open para fora o tubo da absorção de óleo 3.Check e embebe-a na pressão da absorção do líquido 4.Measure e aumenta-o o filtro do nível de óleo 5.Change e estende-o o area6 de filtração. Verifique cada junção e sele-os com material de selagem 7.Disassemble e lave-o a válvula de segurança e lustre-a com líquido abrasivo do calor da graxa 8. ou reduza-a esgotar a pressão ou o volume de exaustão do óleo |
Nenhuma pressão ou pressão que não aumentam | o botão 1.The do medidor da pressão está ainda na pressão do posição de repouso 2.The da válvula de segurança é demasiado low3. A válvula lateral do tubo está em 4. Folha da viscosidade de alta temperatura, baixa o e resistência pequena do escapamento do tubo 5.Air no tubo | 1.Press o botão SOBRE da pressão meter2. Reajuste a pressão 3.Close da válvula de segurança a temperatura de óleo lateral 5. da válvula 4.Reduce do tubo. Verifique para fora o tubo da absorção |
Lubrifique o escapamento no selo mecânico | o selo 1.Shaft não foi defeitos corretamente ajustados do desgaste 3.The do anel 2.O-seal causados vestindo de anéis estacionários e girando de seal4 mecânico. Mola mole | 1.Adjust 2.Change o O-selo anéis estacionários e girando de 3.Change ou lustra o magain4. Mude a mola |
Ruído e vibração | 1.Improper que monta 2.The na concentricidade do eixo da bomba e o tubo ou o filtro do eixo 3.Absorption do motor parados acima da dimensão do tubo 4.Absorption é demasiado pequeno e por muito tempo. Não poderia bombear dentro, porque a resistência é a resistência do tubo demasiado grande da exaustão 5.Oil é demasiado big6. O escapamento de ar 7.Fastener é 8.Gears relaxado e os rolamentos estão o uso e desgaste sério da mostra de lados ou prenderam-no | 1.Check para fora e mantêm 2.adjust ele coisas da sujeira 3.Clear no tubo da absorção ou no filtro 4.Read apenas ele 5.Check acima se o tubo ou a válvula da exaustão são up6 parado. Verificação ascendente e maintain7. Verifique acima e aperte-o 8.Disassemble e mantenha-os ou mude- |
Com segurança válvula irrealizável | 1.Wrong position2. Microplaqueta demasiado alta da válvula 3.Safety da pressão prendida | 1.Reassembling it2. Abaixe a pressão 3.Disassembling, lave-a e ajuste-a |
